Plastiche intelligenti IGUS®
i.Senso¶

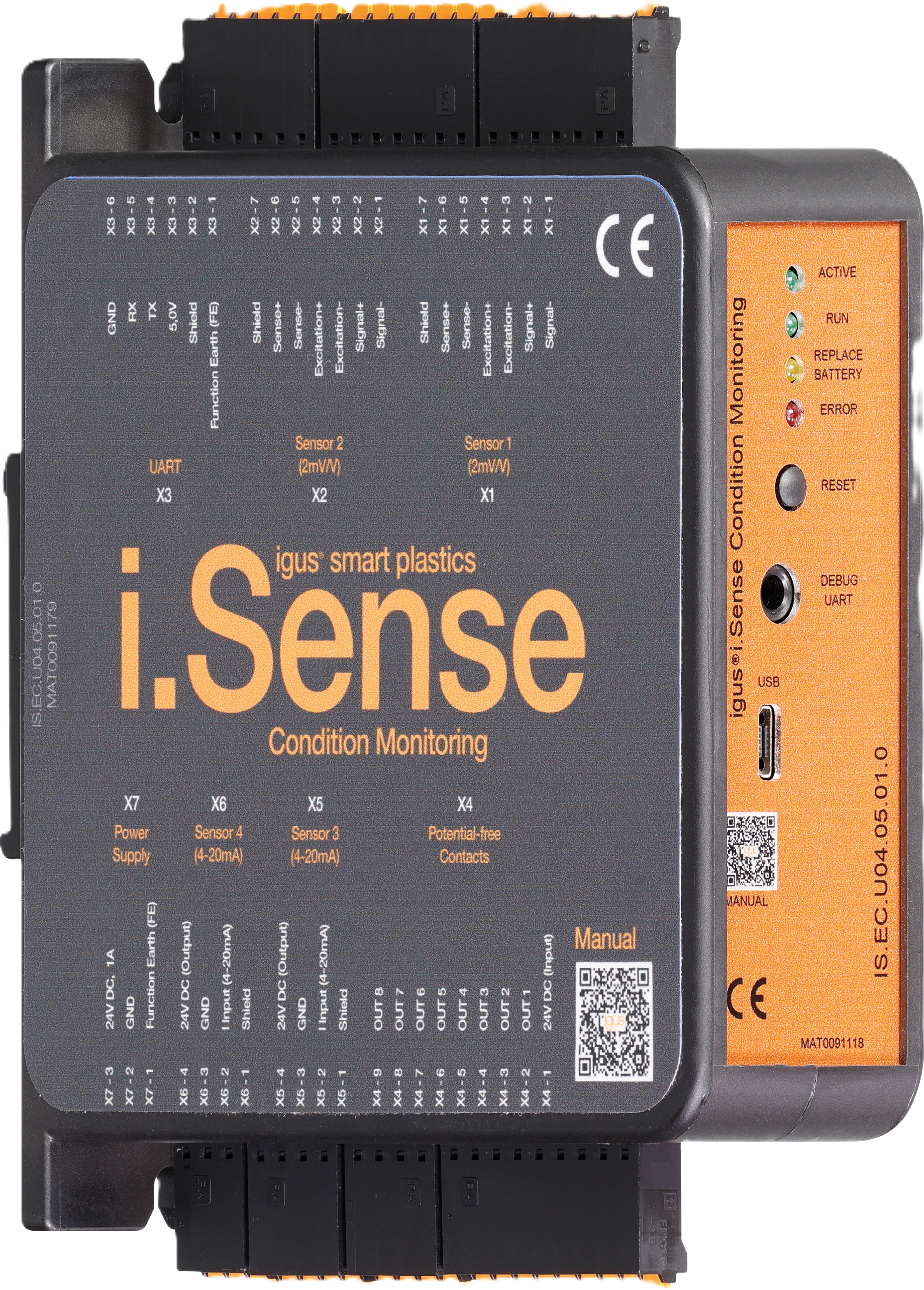

L'i.Sense è un modulo di valutazione dei dati
Mechanische Specifiche¶
Technische Dati¶
| Specifiche meccaniche | |
|---|---|
| D x Larghezza x Altezza in millimetri compresi candele e fissaggi |
110 x 31 x 125 mm |
| Peso in grammi |
Circa 120 g |
| Fissaggio/ Montaggio |
Railla portante TS35 in armadi di controllo metallici a terra |
| Colore |
Nero |
| Sezione trasversale del conduttore collegabile |
0,25... 1,5 mm2 (ghiere non isolate) 0,25... 0,75 mm² (ghiere isolate) 0,25... 1,5 mm² (senza ghiera) |
Tabella 3: Specifiche meccaniche
ATTENZIONE!
- Rischio di distruzione
: una tensione di funzionamento superiore a quella specificata nei dati tecnici distruggerà l'i.Sense:modulo II.
| Specifiche elettriche | |
|---|---|
| Alimentazione (terminale X7) |
24V DC (massimo 1A) |
| Contatti senza potenziale dell'alimentatore (terminale X4) |
24V DC (0,3A max.) |
| Tensione di uscita (terminale X1 e X2) |
5V DC |
| Tensione di uscita (terminale X3) |
5V DC (0,5A max.) |
| Tensione di uscita (terminali X5 e X6) |
24V DC |
| Ripple | 100mV pp |
Tabella 4: Specifiche elettriche
| Interfacce | |
|---|---|
| UART |
5V (0,5A max.) Uscita, 115200 baud, 8N1, nessuna parità |
| Service UART (jack 3,5mm) |
ingresso 3,3V, 115200 baud, 8N1, nessuna parità |
| RS-485 |
proprietario |
| Bluetooth |
4.0 doppia modalità |
| Wi-Fi |
802.11b/g/n |
| Ethernet |
100 Mbps |
Tabella 5: Interfacce
| Capacità di stoccaggio | |
|---|---|
| Memoria dati del sensore |
4GB di memoria ad anello con 8GB eMMC |
Tabella 6: Capacità di stoccaggio
!!! Attenzione: "ATTENZIONE!"
- Rischio di malfunzionamento
- Rischio
incendio - Rischio di esplosione
- Rischio di scosse
elettriche
- Rischio
Non utilizzare l'i.Sense:modul II in acqua, ambienti umidi o in atmosfere aggressive, infiammabili o esplosive, e non in condizioni di vibrazioni. A causa dell'autoriscaldamento del dispositivo, è necessario assicurarsi che la temperatura esterna non superi i 40°C. Se ciò non è garantito, deve essere utilizzata una casa ventilata o climatizzata.
| Condizioni ambientali | ||
|---|---|---|
| Intervallo di temperatura | Operazioni | -20… 40 °C |
| Deposito | -40... 45 °C | |
| Trasporto | -40... 45°C | |
| Umidità relativa | ≤ 90%, non condensante | |
| Grado di protezione | IP 20/ DIN EN 60529 |
Tabella 7: Condizioni ambientali
