EC.W
Sicherheit¶
Qualifiziertes Personal
Dieses Produkt darf nur durch qualifiziertes Fachpersonal betrieben und gewartet werden.
-
Das Personal muss dieses Handbuch und ggf. existierende Zusatzdokumentationen gelesen und verstanden haben.
-
Das Personal muss mit allen relevanten geltenden Normen, Bestimmungen und Unfallverhütungsvorschriften vertraut sein.
-
Das Personal muss durch seine Ausbildung in der Lage sein, eventuelle Gefahren, die beim Gebrauch der Steuerung auftreten können, vorherzusehen bzw. zu erkennen.
-
Das Personal muss beim Einsatz der Sensoreinheit im Gesamtsystem die Sicherheit für Personen und Gegenstände sicherstellen können.
-
Das Personal muss bezüglich des Handlings von ESD empfindlichen Geräten geschult sein und alle nötigen Vorkehrungen treffen.
Die nachfolgenden Hinweistafeln werden im Handbuch einige Male erscheinen, sie sind klassifiziert, so dass Grad und Art einer Gefährdung markiert sind.
GEFAHR!
Sicherheitshinweise, die mit GEFAHR gekennzeichnet sind, weisen auf eine unmittelbare Gefahrensituation hin.
WARNUNG!
Sicherheitshinweise, die mit WARNUNG gekennzeichnet sind, weisen auf eine eventuelle Gefahrensituation hin. Eine Missachtung des Hinweises führt möglicherweise zu einem schweren oder gar tödlichen Unfall oder zu Sachschäden.
VORSICHT!
Sicherheitshinweise, die mit VORSICHT gekennzeichnet sind, weisen auf eventuelle Gefahrensituation hin. Eine Missachtung des Hinweises führt möglicherweise zu einem Unfall oder zu Sachschäden.
HINWEIS!
Sicherheitshinweise, die mit HINWEIS gekennzeichnet sind, weisen auf eine eventuelle Gefahrensituation hin. Eine Missachtung des Hinweises führt möglicherweise zu Sachschäden. Ebenfalls sind so allgemeine Hinweise und Erklärungen gekennzeichnet.
Produktübersicht¶

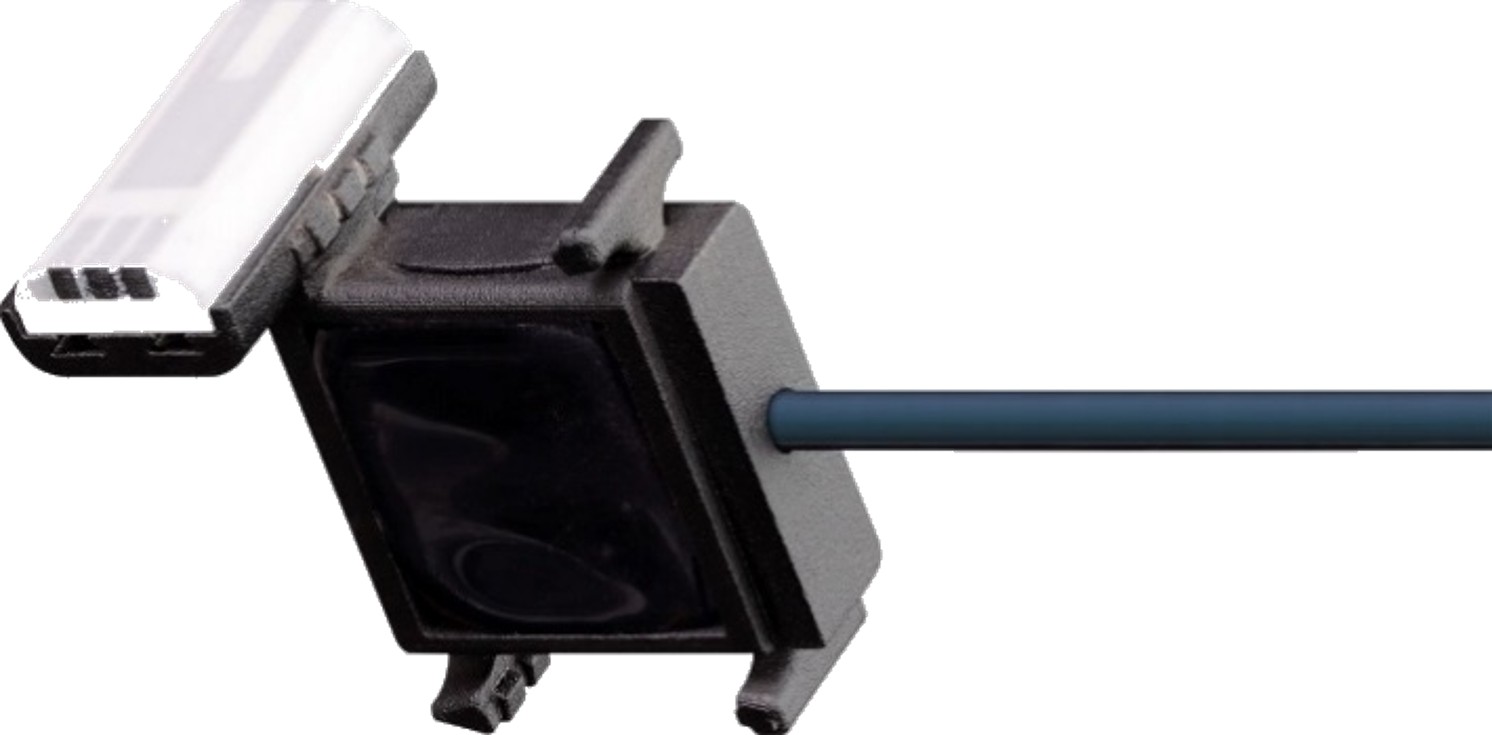

Variants¶
| Variant | Description |
|---|---|
| EC.W.F. | Low-cost variant for direct connection to the customer's PLC; 3 wear levels can be detected |
| EC.W.F.P. | Variant for connection to i.Cee:plus II for direct lifetime calculation; 4 wear levels can be detected |
Mechanical specifications¶
| Mechanical specifications | |
|---|---|

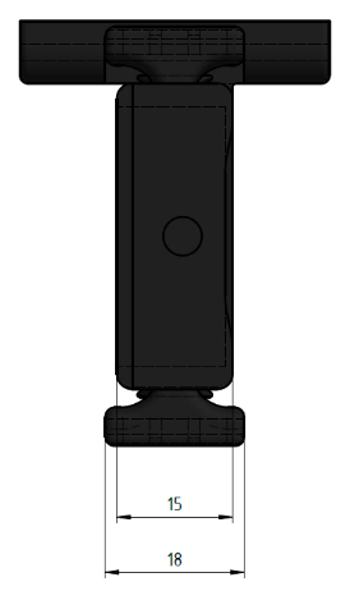

| Dimensions (D × W × H) incl. plugs & fasteners | Varies with e-chain® (adapted to opening bridge × 18 mm × adapted to internal height)  |
| Weight | approx. 120 g |
| Fastening / assembly | In the last chain link at the fixed point of the e-chain®, wear block pointing towards the abrasion surface |
| Colour | black |
Electrical specifications / interfaces¶
CAUTION!
An operating voltage above the voltage specified in the technical data can destroy the device. Always select an operating voltage within the specified range.
| Electrical specifications | |
|---|---|
| Power supply | 5…30 V DC (1 A max.) |
| Power supply potential-free contacts / I/O ports | 5…30 V DC (0.15 A max.), depending on operating voltage |
| Output voltage UART | 5 V DC (25 mA max.) |
| Abrasion contacts | 5 V DC (1.5 mA max.), low-active |
| Interfaces | |
|---|---|
| UART | 5 V, output, 9600 baud, 8N1, no parity |
| I/O ports | Logical states, high active |
WARNING!
- Risk of malfunctions
- Fire hazard
- Explosion hazard
- Risk of electric shock
Do not operate the EC.W.F. / EC.W.F.P. in water, humid environments, aggressive/flammable/explosive atmospheres or under extreme vibrations.
Due to self-heating, ensure the outside temperature does not exceed 40 °C. If this cannot be guaranteed, use a ventilated or air-conditioned housing.
| Environmental conditions | ||
|---|---|---|
| Temperature range | Operation | -20…40 °C |
| Storage | -40…45 °C | |
| Transport | -40…45 °C | |
| Relative humidity | Suitable for outdoor use, hermetically sealed, otherwise non-condensing | |
| Protection | IP67 (DIN EN 60529) |
Installation¶
Mechanical installation¶

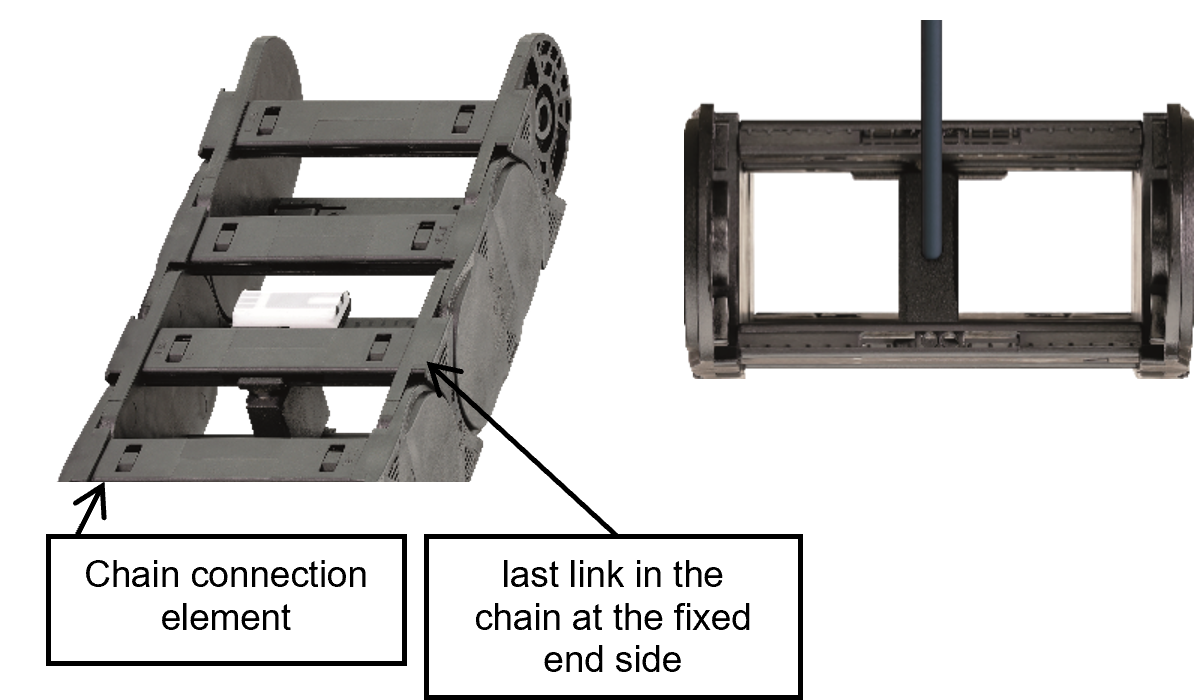

Install the sensor: - In the last chain link at the fixed point (static area of the chain) - Centered between upper and lower opening bridge - Separation bar with wear block pointing towards the sliding part of the e-chain® - Use as a commercially available igus® separator; if necessary, replace separation bars with special separation bars
Get assembly manual here:
https://igus.widen.net/s/2rdsmcrvd7/sma_i.sense-ec.w-montageanleitung--assembly-instructions
CAUTION!
There is a risk of crushing when installing the sensor. Please wear gloves or take other protective measures.
NOTE
Make sure that the e-chain® series embossed on the sensor matches the installed igus® e-chain®. Deviating sensors can be damaged if installed incorrectly.
NOTE

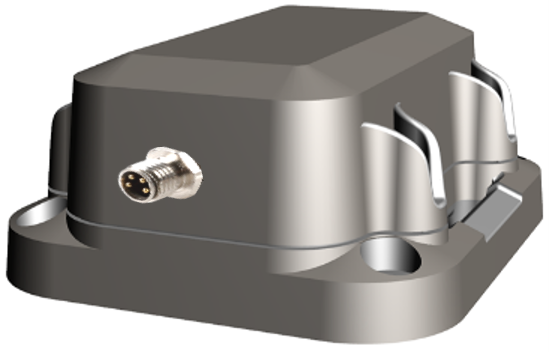

The board is housed in a separate housing which must be securely attached.

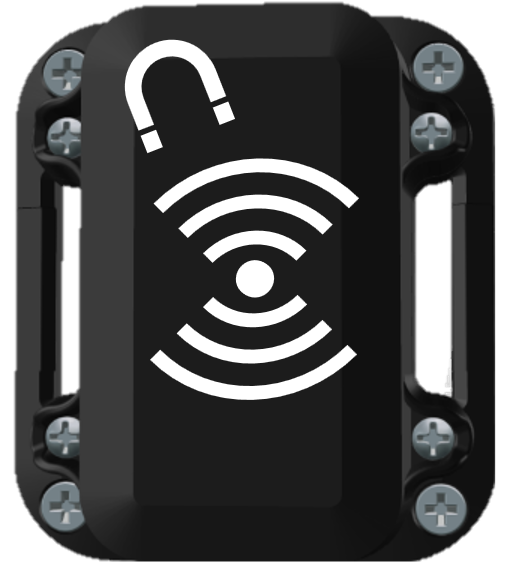

You can reset the sensor by holding a magnet on the top of that box for approx. 2 seconds.
Electrical installation¶
WARNING!
Immediately switch the device voltage-free in the event of damage (including to connection cables) and in case of interference or unusual phenomena such as arcs, sparks, smell of fire or noticeable noise.
- Disconnect all electrical energy sources from the device.
- Do not attempt to repair the device yourself.
- Report defects immediately, warn others and contact the responsible igus® branch.
Possible hazards: - Risk of electric shock - Danger of electric arcs - Injury hazard - Risk of component destruction
Always switch off the power supply before disconnecting or establishing electrical connections. Secure the power supply against reactivation.
Cables connected to EC.W.F / EC.W.F.P must not have exposed stripped wire ends. Ensure all connections are securely seated.
Inbetriebnahme und Benutzeroberfläche¶
Commissioning¶
With i.Cee:plus II (delivered with IS.EC.W.F.P.SU.01.BETA)¶
The sensor is connected via UART directly to i.Cee:plus II. Further steps can be found in the instructions for i.Cee:plus II (QR code on the device).
Directly to PLC (delivered with IS.EC.W.F.SU.01.BETA)¶
- Provide 3 digital PLC inputs (typically 24 V DC inputs) and connect them to the 3 digital sensor outputs.
- Use the I/O ports as inputs; the contacts on the sensor are normally open.
- Evaluate the input states according to the following logic:
| I/O Port 1 | I/O Port 2 | I/O Port 3 | Remaining lifetime |
|---|---|---|---|
| 1 | 1 | 1 | 100…76% lifetime remaining |
| 0 | 1 | 1 | 75…51% lifetime remaining |
| 0 | 0 | 1 | 50…26% lifetime remaining |
| 0 | 0 | 0 | < 25% lifetime remaining (chain replacement should be initiated) |
Process the state variables in your PLC program, e.g. by mapping the three states into your user interface.
Example:
Reset¶
You can reset the sensor by holding a magnet on the top of that box for approx. 2 seconds.
Problembehandlung¶
- Data transfer or I/O ports not available
- Check that all lines are connected correctly and securely.
- If this does not help, please contact customer service.
- Sensor does not fit the e-chain®
- Contact customer service and ask for a suitable sensor.
FAQS¶
- How do I retrieve lifetime information?
- i.Cee:plus II displays lifetimes in the user interface.
- In the PLC, states are transmitted via I/O ports and processed in your PLC logic.
- Is it possible to download the sensor's data from the user interface?
- No.
- Is it possible to replace the wear block?
- Yes.
Abkürzung¶
| Abbreviation | Description |
|---|---|
| EMC | Electromagnetic compatibility |
| ESD | Electrostatic discharge |
| GUI | Graphical user interface |
| PLC | Programmable logic controller |
Regulatorik & Rechtliches¶
Einhaltung von EU‑Richtlinien
Die CE‑Kennzeichnung auf dem Gerät bestätigt die Konformität mit folgenden europäischen Richtlinien:
| Richtlinie | Beschreibung |
|---|---|
| 2014/30/EU Elektromagnetische Verträglichkeit (EMV) | Richtlinie des Europäischen Parlaments und des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit |
| 2014/53/EU | Richtlinie des Europäischen Parlaments und des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt und zur Aufhebung der Richtlinie 1999/5/EG |
| 2011/65/EU RoHS | Richtlinie des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro‑ und Elektronikgeräten |
Die jeweils gültigen Richtlinien sind in der EU‑Konformitätserklärung des entsprechenden Geräts aufgeführt.
Hinweis zum Cyber Resilience Act (CRA)
Dieses Produkt enthält digitale Komponenten. Für solche Produkte gelten die Sicherheitsanforderungen des EU Cyber Resilience Act (Verordnung (EU) 2024/2847). Der CRA legt fest, dass Software und vernetzte Geräte über den gesamten Lebenszyklus sicher betrieben und aktuell gehalten werden müssen.
Damit Sie Ihr System zuverlässig und sicher nutzen können, beachten Sie bitte:
- Installieren Sie bereitgestellte Firmware‑ und Softwareupdates regelmäßig.
- Verwenden Sie sichere Netzwerk- und Zugangseinstellungen.
- Ändern Sie Standardpasswörter sofort nach der Inbetriebnahme.
- Deaktivieren Sie nicht benötigte Schnittstellen oder Dienste.
Wenn Sie eine technische Auffälligkeit oder eine mögliche Sicherheitslücke feststellen, melden Sie diese bitte über den offiziellen igus‑Supportkanal: security@[hersteller].com oder über das Serviceportal.
Der CRA verlangt außerdem, dass Anwender Zugang zu Informationen über Sicherheitsunterstützung, bekannte Risiken und Updateprozesse erhalten. Weitere Details finden Sie in den Dokumentationen dieses Produkts oder bei Ihrer nationalen Marktaufsichtsbehörde.
Hinweis zur EU‑Dual‑Use‑Verordnung (EU) 2021/821
Einzelne elektronische Komponenten und Sensoren in diesem Produkt können je nach technischer Ausführung unter die EU‑Dual‑Use‑Verordnung (EU) 2021/821 fallen. Diese Verordnung regelt Güter, die sowohl im zivilen als auch im militärischen Bereich eingesetzt werden können.
Für den Export in Länder außerhalb der EU kann daher eine Genehmigung erforderlich sein. Ob dies zutrifft, hängt vom Zielmarkt, der Anwendung und der jeweiligen technischen Konfiguration ab.
Bitte prüfen Sie vor einer Weitergabe oder Ausfuhr des Produktes:
- ob für Ihr Zielland Exportbeschränkungen bestehen,
- ob Ihre Anwendung als sicherheitskritisch oder militärisch gilt,
- ob eine Genehmigung nach geltenden Vorschriften notwendig ist.
Weitere Informationen finden Sie bei Ihrer nationalen Exportkontrollbehörde (z. B. BAFA in Deutschland) oder in den offiziellen EU‑Unterlagen.)
