igus^® smart plastics

TR.B¶

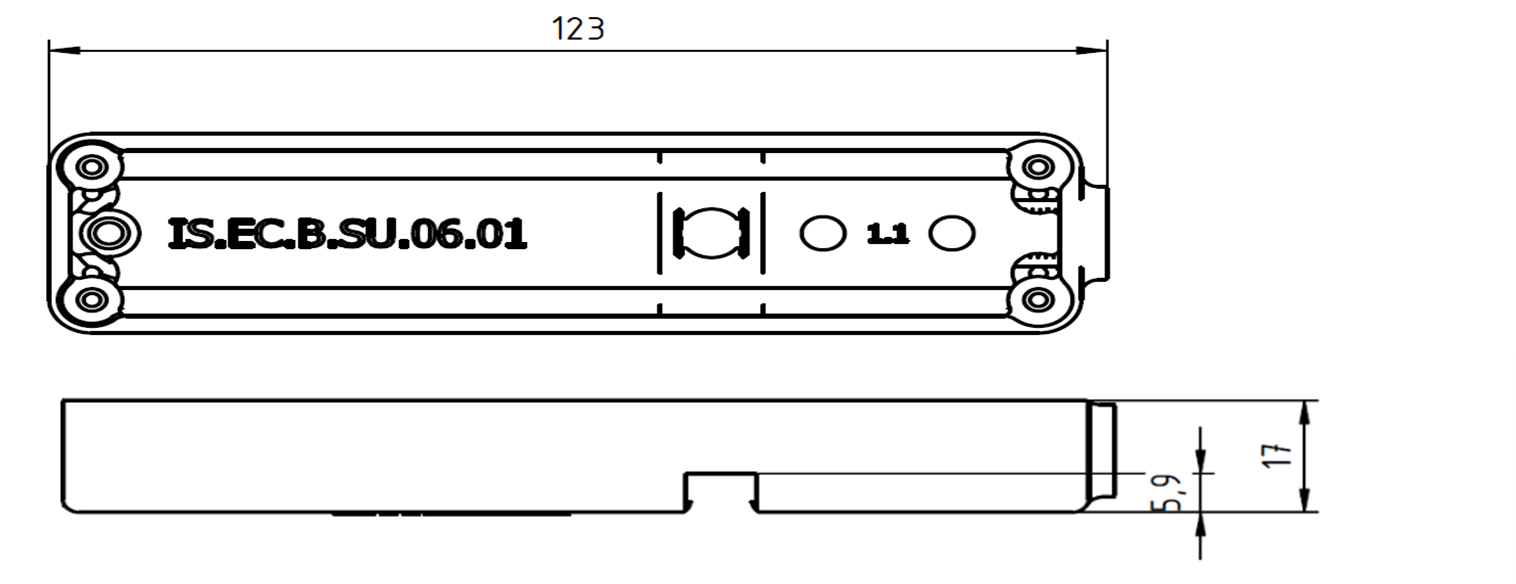

Mechanische Spezifikationen¶

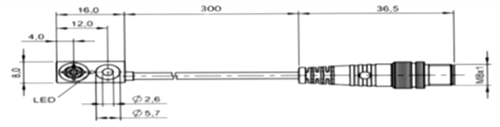

Initiator

Technische Daten		MAT0091213 …NC…	MAT0091169 … NO…
Betriebsspannung	[VDC]	10…30	10…30
Schaltspannung max.	[VDC] [VAC]	10…30 nicht zulässig	10…30 nicht zulässig
Schaltstrom max.	[mA]	100	100
Leerlaufstrom	[mA]	10	10
Umgebungstemperatur	[°C]	-25…+70	-25…+70
Schaltfrequenz max.	[Hz]	3000	3000
Gebrauchskategorie/Klassifikation		DC12	DC12
Schutzklasse		IP67	IP67
Schaltabstand Sn	[mm]	2,5	2,5
Toleranz von Sn	[%]	10	10
Wiederholgenauigkeit	[%]	3	3
Max. Anzugsmoment	[Nm]	0,05	0,05
Rückschaltkraft	[Ncm]	nicht relevant	nicht relevant
Gewicht	[g]	17 / 8 (M8)	17 / 8 (M8)
Elektrische Lebensdauer		nicht relevant	nicht relevant
Mittlere Zeit bis zum Ausfall (MTTFd)	[Jahre]	585 bei +40 °C	585 bei +40 °C
Kontaktabstand	[mm]	nicht relevant	nicht relevant
Werkstoff Gehäuse		PA6 GF30	PA6 GF30
Werkstoff Kabelmantel		PUR	PUR
Schaltbild		PNP (Normally Closed)	PNP (Normally Open)
		1: Braun (+) 4: Schwarz (geschaltet) 3: Blau (-)	1: Braun (+) 4: Schwarz (geschaltet) 3: Blau (-)
Anschluss		Stecker M8x1 3-polig 0,3 m Leitung (statisch)	Stecker M8x1 3-polig 0,3 m Leitung (statisch)
