Kleiner Kraftsensor¶
}{ .img-small

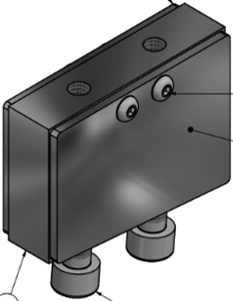

Der Kleine Kraftsensor ist ein EC.P Sensor der über Dehnungsmessungsstreifen Zug und Schubkraftwerte misst

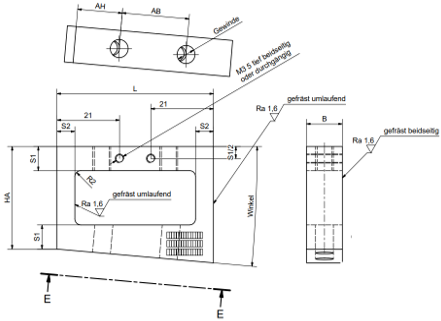

Mechanische Spezifikationen¶
Verschiedene Abstände der Bohrungen des Rahmens für Dummy und Sensor (verschiedene e-ketten®)

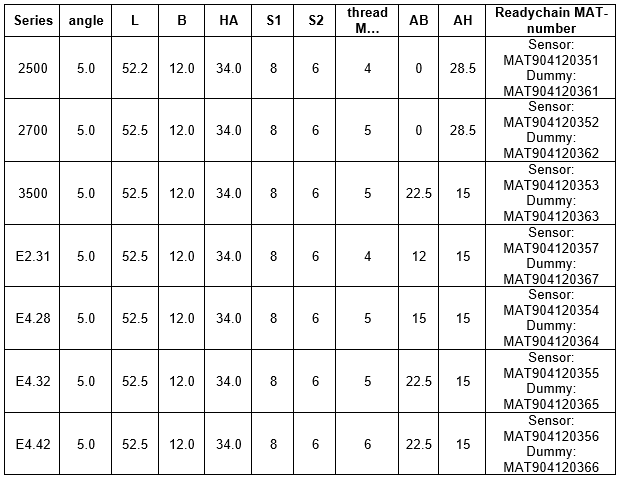

| Serie e-kette® |
Winkel |
L |
B |
HA |
S1 |
S2 |
Gewinde M… |
AB |
AH |
Readychain MAT-Nummer |
|---|---|---|---|---|---|---|---|---|---|---|
| 2500 |
5.0 |
52.2 |
12.0 |
34.0 |
8 |
6 |
4 |
0 |
28.5 |
Sensor: MAT904120351 Dummy: MAT904120361 |
| 2700 |
5.0 |
52.5 |
12.0 |
34.0 |
8 |
6 |
5 |
0 |
28.5 |
Sensor: MAT904120352 Dummy: MAT904120362 |
| 3500 |
5.0 |
52.5 |
12.0 |
34.0 |
8 |
6 |
5 |
22.5 |
15 |
Sensor: MAT904120353 Dummy: MAT904120363 |
| E2.31 |
5.0 |
52.5 |
12.0 |
34.0 |
8 |
6 |
4 |
12 |
15 |
Sensor: MAT904120357 Dummy: MAT904120367 |
| E4.28 |
5.0 |
52.5 |
12.0 |
34.0 |
8 |
6 |
5 |
15 |
15 |
Sensor: MAT904120354 Dummy: MAT904120364 |
| E4.32 |
5.0 |
52.5 |
12.0 |
34.0 |
8 |
6 |
5 |
22.5 |
15 |
Sensor: MAT904120355 Dummy: MAT904120365 |
| E4.42 |
5.0 |
52.5 |
12.0 |
34.0 |
8 |
6 |
6 |
22.5 |
15 |
Sensor: MAT904120356 Dummy: MAT904120366 |

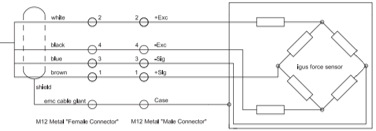

Elektrischeraufbau¶
| Description |
Farbe |
Ader |
i.Sense EC.P |
i.Sense:modul II |
|---|---|---|---|---|
| + Sig |
Braun |
1 |
12 (+ Signal) |
X1-2/X2-2 +Signal |
| + Exc |
Weiß |
2 |
9 (+ Excitation) |
X1-4/X2-4 + Excitation |
| - Sig |
Blau |
3 |
11 (- Signal) |
X1-1/X2-1 - Signal |
| - Exc |
schwarz |
4 |
10 (-Excitation) |
X1-3/X2-3 - Excitation |
| Case |
Schirm |
Schirm |
16 (Shield) |
X1-7/X2-7 Shield |
Elektrische Spezifikationen¶
| Spannungsversorgung |
Max. 5V DC |
|---|---|
| Messbrücke |
350 Ω |
| Steckverbinder |
M12 Industriestecker (4 Pins) |
| Schutzart |
IP69 |
