Großer Kraftsensor¶
}{ .img-small

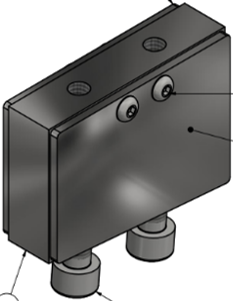

Der Große Kraftsensor ist ein EC.P Sensor der über Dehnungsmessungsstreifen Zug und Schubkraftwerte misst
Mechanische Spezifikationen¶

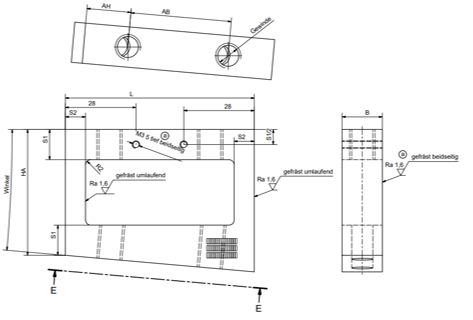

Verschiedene Abstände der Bohrungen des Rahmens für Dummy und Sensor (verschiedene e-ketten®)

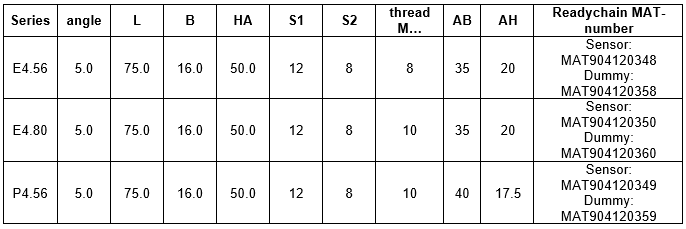

| Serie e-kette® |
Winkel |
L |
B |
HA |
S1 |
S2 |
Gewinde M… |
AB |
AH |
Readychain MAT-Nummer |
|---|---|---|---|---|---|---|---|---|---|---|
| E4.56 |
5.0 |
75.0 |
16.0 |
50.0 |
12 |
8 |
8 |
35 |
20 |
Sensor: MAT904120348 Dummy: MAT904120358 |
| E4.80 |
5.0 |
75.0 |
16.0 |
50.0 |
12 |
8 |
10 |
35 |
20 |
Sensor: MAT904120350 Dummy: MAT904120360 |
| P4.56 |
5.0 |
75.0 |
16.0 |
50.0 |
12 |
8 |
10 |
40 |
17.5 |
Sensor: MAT904120349 Dummy: MAT904120359 |

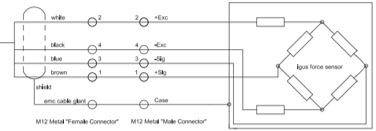

| Beschreibung |
Farbe |
Ader |
i.Sense EC.P |
i.Sense:modul II |
|---|---|---|---|---|
| + Sig |
Braun |
1 |
12 (+ Signal) |
X1-2/X2-2 +Signal |
| + Exc |
Weiß |
2 |
9 (+ Excitation) |
X1-4/X2-4 + Excitation |
| - Sig |
Blau |
3 |
11 (- Signal) |
X1-1/X2-1 - Signal |
| - Exc |
Schwarz |
4 |
10 (-Excitation) |
X1-3/X2-3 - Excitation |
| Case |
Schirm |
Schirm |
16 (Shield) |
X1-7/X2-7 Shield |
| Beschreibung |
Farbe |
Ader |
i.Sense EC.P |
i.Sense:modul II |
|---|---|---|---|---|
| + Sig |
Braun |
1 |
12 (+ Signal) |
X1-2/X2-2 +Signal |
| + Exc |
Weiß |
2 |
9 (+ Excitation) |
X1-4/X2-4 + Excitation |
| - Sig |
Blau |
3 |
11 (- Signal) |
X1-1/X2-1 - Signal |
| - Exc |
Schwarz |
4 |
10 (-Excitation) |
X1-3/X2-3 - Excitation |
| Case |
Schirm |
Schirm |
16 (Shield) |
X1-7/X2-7 Shield |
